YPG系列壓力式噴霧造粒干燥機
設備特點
● 干燥速度快，料液經霧化后表面積大大增加，在熱風流中，瞬間就可蒸發95-98%的水份，完成干燥的時間僅需十幾秒鐘到數十秒鐘，特別適用于熱敏性物料的干燥。
● 所得產品為球狀顆粒，粒度均勻，流動性好，溶解性好，產品純度高，質量好。
● 使用范圍廣，根據物料的特性，可以用熱風干燥，也可用冷風造粒，對物料的適應性強。
● 操作簡單穩定，操作方便，容易實現自動化作業。
概述
本機組是一種可以同時完成干燥和造粒的裝置。按工藝要求可以調節料液泵的壓力流量、噴孔的大小、得到所需的按一定大小比例的球形顆粒。
本機組工程過程為：料液通過隔膜泵高壓輸入，噴出霧狀液滴，然后同熱空氣并流下降，大部分粒由塔底排料口收集，廢氣及其微小粉末經旋風分離器分離，廢氣由排風機排出，粉末由設在旋風分離器下端的收粉筒收集，風機出口處還可裝備二級除塵裝置，回收率在96-98%以上。
與物料接觸部分的塔體、管道、分離器的材料，均采用SUS304制作。在塔體內部與外殼之間有足夠的保溫層，填充材料為超細玻璃棉，塔體設有觀察門、視鏡、光源及控制儀表、由電器控制操作臺控制和顯示。
熱源裝置采用蒸汽加熱或電加熱器，具有操作方便、啟動快、結構緊湊、熱風干凈清潔等優點。另外在電氣控制柜內裝有電加熱器的控制調節裝置，使進口溫度無級調節。對于缺電地區可采用蒸汽加熱或燃煤、燃油熱風爐等方式，局部或全部代替電加熱裝置。本廠可以根據用戶的實際需要提供不同的加熱方式。
應用
化工：有機催化劑、樹脂、合成洗衣粉、油脂類、硫銨、染料中間體、白碳黑、石墨、磷銨等。
食品：氨基酸及類似物，調味料、蛋白質、淀粉、乳制品、咖啡抽取物、魚粉、肉精等。
制藥：中成藥、農藥、抗生素、醫藥沖劑等。
陶瓷：氧化鎂、瓷土、各種金屬氧化物、白云石等。
噴霧造粒：各種肥料、氧化鋁、陶瓷粉、制藥、重金屬超硬鋼、化肥、粒狀洗衣粉、中成藥等。

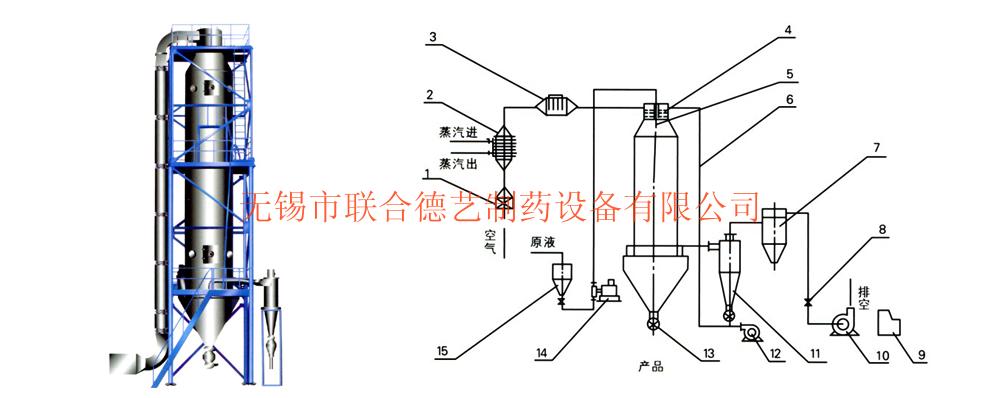

工藝流程圖
1.空氣過濾器 2.蒸汽加熱器 3.電加熱器 4.熱風分配器 5.霧化器 6.返粉管道 7.除塵器 8.調風蝶閥 9.電控柜 10.風機 11.旋風分離器 12.返粉風機 13.下料器 14.高壓泵 15.料液桶

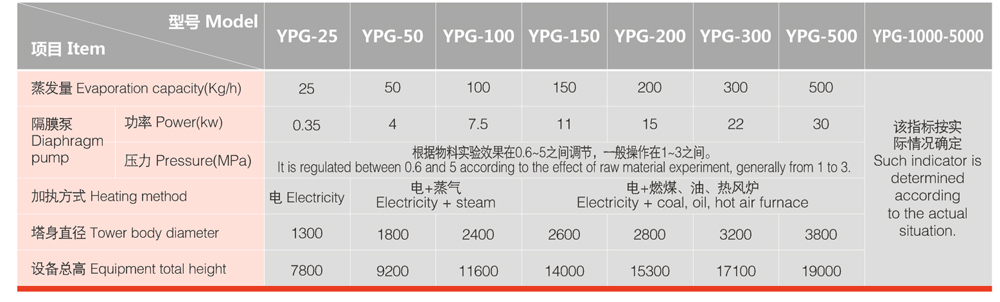

技術參數
